Grundlagen CAD - Einführung in AutoCAD LT
Zeichenbefehle
3.1.5 Farben und Strichstärken
AutoCAD unterstützt das Plotten von Linien in jeder beliebigen Strichstärke. Um möglichst flexibel zu
bleiben (und weil es bei Stiftplottern gar nicht anders möglich ist), werden den einzelnen Linien jedoch die
Strichstärken nicht unmittelbar zugewiesen. Jede Linie wird auf dem Bildschirm mit einer bestimmten
Farbe dargestellt. Wichtig ist nun, daß alle Linien, die später die selbe Strichstärke erhalten sollen, in der
gleichen Farbe gezeichnet werden. Beim Plotten kann dann jeder Farbe eine Stiftnummer zugeordnet wer-
den. Stiftplotter wählen dann den entsprechenden Stift, Rasterplotter benutzen die vom Benutzer gewählten
Einstellungen für die Strichstärke. Zu weiteren Details siehe Abschnitt 5.5 auf Seite 45.
3.2 Lineare Elemente
3.2.1 Linie
Eine Linie ist durch zwei Bezugspunkte definiert: Anfangspunkt und Endpunkt. Sollen mehrere miteinan-
der verbundene Linien nacheinander gezeichnet werden, so wird als Anfangspunkt einer Linie automatisch
der Endpunkt der letzten angenommen. Wenn Linien jedoch als ein zusammenhängendes Objekt betrachtet
werden sollen, so ist hier der Befehl PLINIE anzuwenden (Abschnitt 3.2.8 auf Seite 13). Der Linientyp
(„gestrichelt“, „gepunktet“, „ausgezogen“, ...) wird mit dem Befehl LINIENTP (Abschnitt 3.1.4 auf Seite 8)
eingestellt.
Menüfolge:
„Zeichnen Linie“

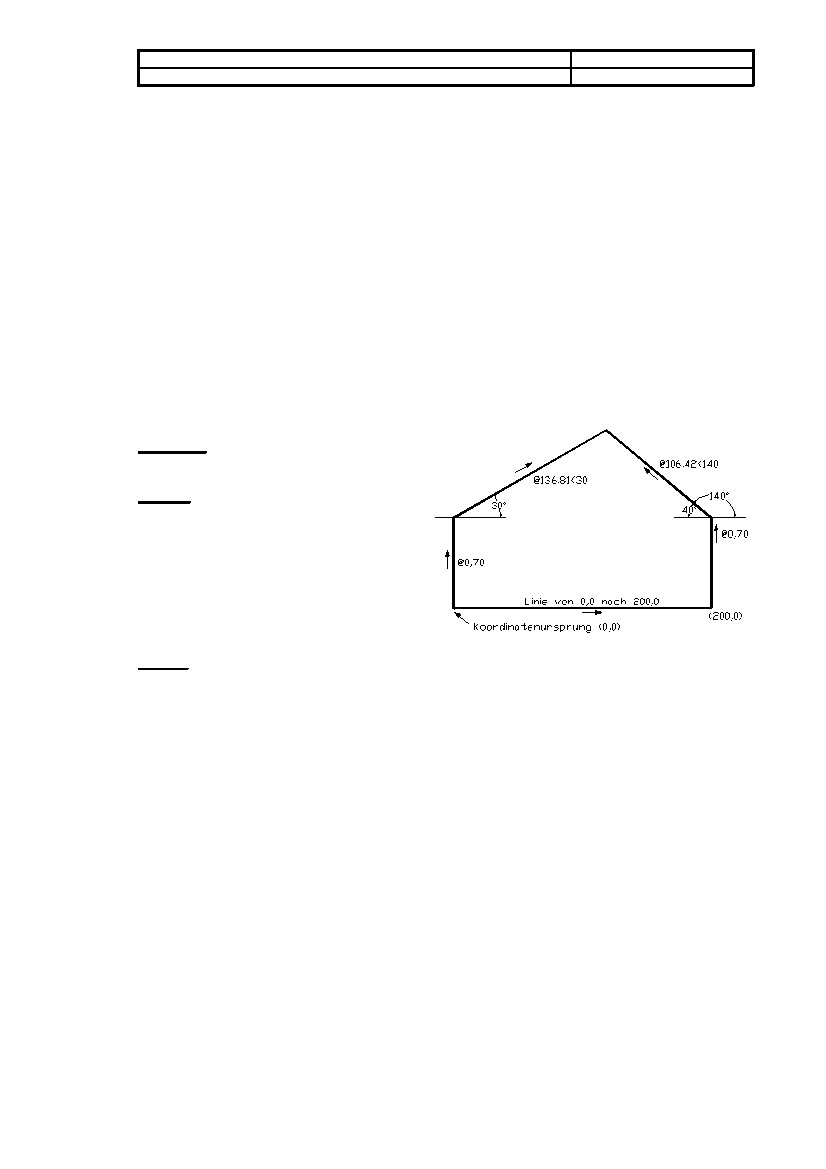

Beispiel:
Vom Koordinatenursprung sollen zwei Linienzü-
ge gezeichnet werden. Der erste geht über Punkt
(200,0), dann 70 Einheiten nach oben und endet
nach einer um 40° nach links aufsteigenden Linie
der Länge 106.42. Der zweite Linienzug führt
zuerst 70 Einheiten nach oben und dann eine
Strecke von 136.81 Einheiten im Winkel von 30°
nach rechts aufsteigend.
Befehle:
Linie 0,0 200,0 @0,70 @106.42<140
Linie 0,0 @0,70 @136.81<30
3.2.2 Doppellinie (DLINE)
Mit dem Zeichnungselement „Doppellinie“ können elegant Wände und vergleichbare Zeichnungsobjekte
erstellt werden. Wie Linien werden Doppellinien durch ihren Anfangs- und Endpunkt bestimmt. Das
Zeichnungselement verfügt über folgende Optionen:
Bogen Nach Eingabe eines Startpunktes kann anstelle einer geraden Linie ein Bogen gezeichnet wer-
den. Zu den einzelnen Optionen siehe Erläuterungen zum Befehl „Bogen“ (Abschnitt 3.2.5 auf
Seite 11).
Breite Der Abstand der beiden Linien der Doppellinie.
Abschluß Bestimmt, ob die Doppellinie am Anfang oder Ende offen oder geschlossen gezeichnet wird.
Achslinie Mit der Achslinie wird die Lage der Doppellinie zu ihren Bezugspunkten festgelegt. Die Achsli-
nie kann sich zum Beispiel in der Mitte der Polylinie, auf der in Zeichnungsrichtung gesehen
linken Linie oder um einen bestimmten Betrag von dieser entfernt liegen.
Versetz Die Doppellinie wird mit einem bestimmten Versatzmaß gegenüber einem Bezugspunkt weiter-
gezeichnet.
LINZEICH.DWG
