Grundlagen CAD - Einführung in AutoCAD LT
Zeichenbefehle
3.2.4 Kreis
Kreise können durch verschiedene Angaben definiert werden.
Am gebräuchlichsten sind Mittelpunkt und Radius, es ist aber
auch möglich, den Kreis durch Mittelpunkt und Durchmesser,
durch drei auf dem Kreisrand liegende Punkte oder durch zwei
Tangenten und einen Radius zu definieren. Als "Tangenten"
können auch andere Kreise oder Bögen herangezogen werden.
Menüfolge:
Zeichnen Kreis
Beispiel:

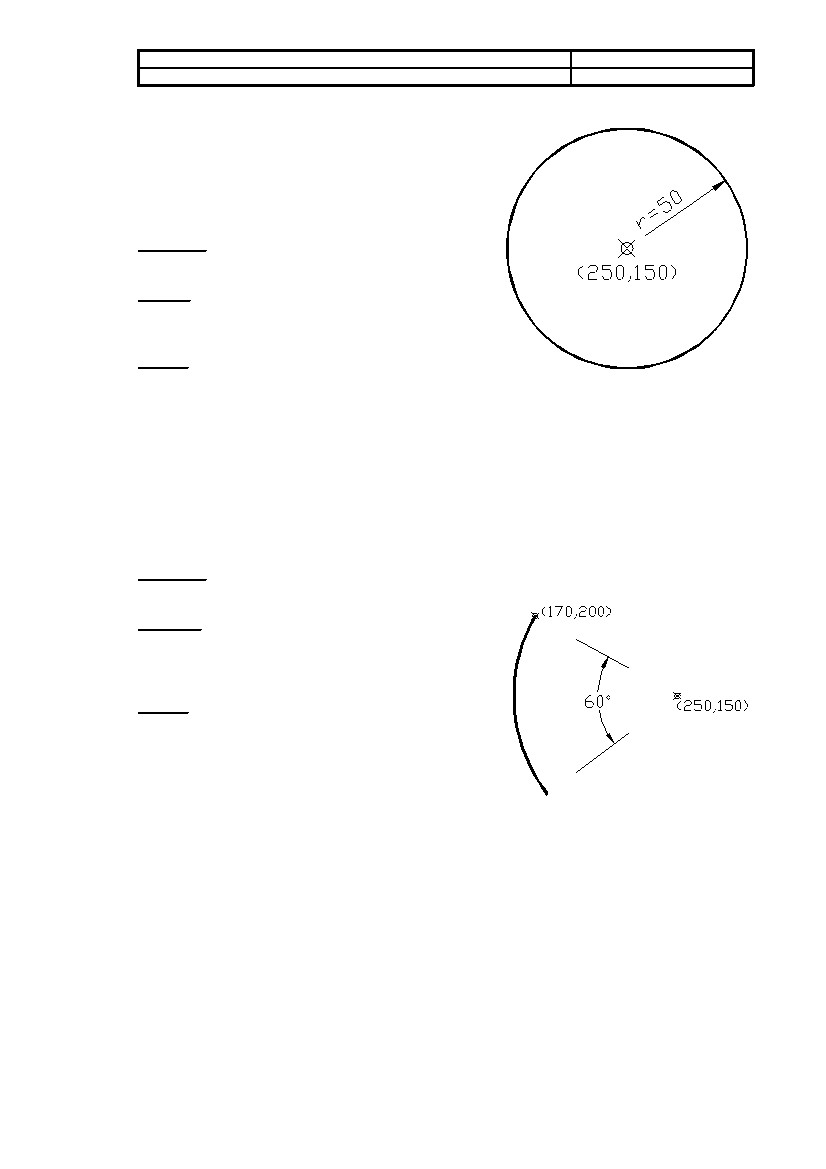

An den Koordinaten 250,150 soll ein Kreis mit dem Radius 50
gezeichnet werden.
Befehle:
KREIS 250,150 50
3.2.5 Bogen
Bögen sind Kreisbogenabschnitte. Sie können auf vier verschiedene Arten konstruiert werden, wobei
jeweils die genannten drei Parameter angegeben werden müssen:
•
Startpunkt, Mittelpunkt und Endpunkt
•
Startpunkt, Mittelpunkt und eingeschlossener Winkel
•
Startpunkt, Endpunkt und eingeschlossener Winkel
•
Startpunkt, Punkt auf dem Bogen und Endpunkt
Menüfolge:
Zeichnen Bogen
Beispiel 1:
Vom Punkt 170,200 soll ein Bogen um den Mittel-
punkt 250,150 mit einem Öffnungswinkel von 60°
gezogen werden.
Befehle:
BOGEN 120,317 M 150,300 W 67
BOGEN001.DWG
KREIS001.DWG
