Grundlagen CAD - Einführung in AutoCAD LT
Zeichenbefehle

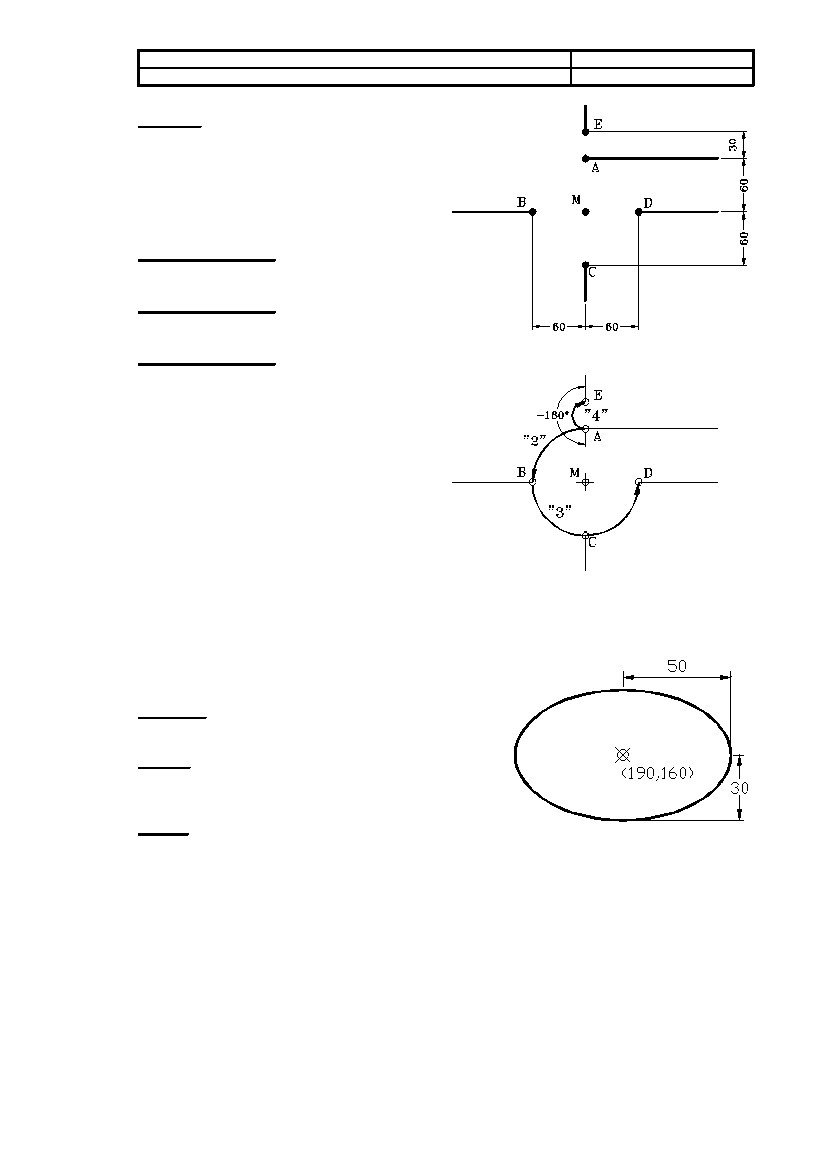

Beispiel 2:
Für die dargestellte Ausgangssituation sollen mittels
der oben genannten Möglichkeiten die Bögen „2“,
„3“ und „4“ gezeichnet werden.
Die Angaben „A“ bis „E“ stehen in den Beispielen
für das Anklicken der entsprechenden Punkte.
Befehle für Bogen „2“:
BOGEN
„A“
M @0,-60
„B“
Befehle für Bogen „3“:
BOGEN
„B“
„C“
„D“
Befehle für Bogen „4“:
BOGEN
„A“
E
„E“
W -180
BOGEN002.DWG
3.2.6 Ellipse
Ellipsen werden meist durch die Angabe ihrer Hauptachsen
definiert.
Menüfolge:
Zeichnen Ellipse
Beispiel:
Eine Ellipse mit dem Hauptradius 50 und dem Nebenradius 30
soll um den Punkt 190,160 gezeichnet werden.
Befehle:
ELLIPSE M 190,160 @50,0 30
ELLIPSE.DWG
