Grundlagen CAD - Einführung in AutoCAD LT
Zeichenbefehle
3.3 Flächige Elemente
3.3.1 Solid
Ein sogenannter Solid ist ein ausgefüllter Körper mit drei oder vier Ecken. Die Anwendung dieses Zeich-
nungselements beschränkt sich auf wenige Fälle, in denen es auf ausgefüllte flächige Darstellungen an-
kommt (Beispiel: Firmenzeichen im Schriftfeld). Wenn mit dem Befehl FÜLLEN AUS das Füllen von So-
lids, Bändern und Polylinien unterbunden wurde, werden nur die Umrisse des Solids gezeichnet.
Beim Zeichnen von Solids ist unbedingt die Reihenfolge der Bezugspunkteingabe zu beachten, um ein
„Einknicken“ des Solids zu vemeiden.
Menüfolge:
Zeichnen Solid
Beispiele:

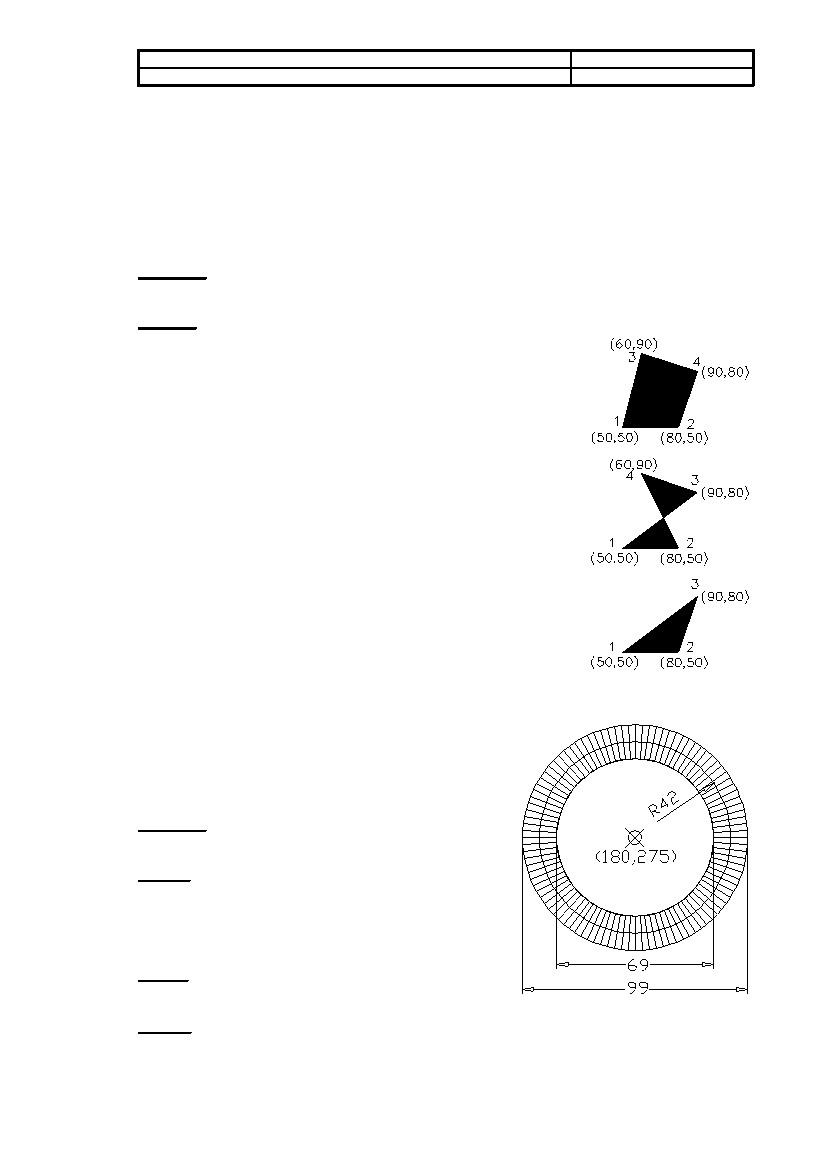

A) die vier angegebenen Punkte sollen über ein Solid verbunden werden:
SOLID 50,50 80,50 60,90 90,80
[Enter]
SOLID001.DWG
B) die gleichen Punkte, jedoch werden die letzten beiden in umgekehrter
Reihenfolge gewählt:
SOLID 50,50 80,50 90,80 60,90
[Enter]
SOLID002.DWG
C) es soll ein Solid nur aus drei Punkten gezeichnet werden:
SOLID 50,50 80,50 60,90
[Enter]
SOLID003.DWG
3.3.2 Ring
Kreisringe werden durch Angabe des Innen- und Außendurch-
messers und ihres Mittelpunkts definiert. Wenn der Modus
„Füllen“ eingeschaltet ist, erscheint der Ring massiv, ansonsten
wird er als irisförmig aus einer Vielzahl von Ringsegmenten
bestehend dargestellt.
Menüfolge:
„Zeichnen Ring“
Beispiel:
An den Koordinaten 180,275 soll ein Ring mit dem Radius 42
und der Dicke 15 gezeichnet werden. Der Innendurchmesser
beträgt also (2*42-15)=69 und der Außendurchmesser
(2*42+15)=99 Zeichnungseinheiten.
Befehle:
RING 69 99 180,275
Hinweis:
Anders als bei den meisten anderen Zeichnungsobjekten geht AutoCAD hier davon aus, daß Ringe immer
in einer größeren Anzahl gezeichnet werden sollen. Solange der Befehl nicht explizit abgebrochen wird,
RING.DWG
