FH Bochum — FB 2, Bauingenieurwesen
Seite 15
Grundlagen CAD - Einführung in AutoCAD LT
Zeichenbefehle
erfragt das Programm immer wieder neue Mittelpunkte für weitere Ringe mit den definierten Durchmes-
sern.
3.3.3 Schraffuren
Schraffuren werden anhand eines internen, sehr anspruchsvollen Flächenerkennungsalgorithmus ausge-
führt. Die Ausführung einer einwandfreien Schraffur ist nur möglich, wenn exakt geschlossene bzw. be-
grenzte Zeichnungselemente (z. B. Linien, Kreise, Bögen, Doppellinien, etc.) vorliegen. AutoCAD LT
enthält eine umfangreiche Auswahl vordefinierter Schraffurmuster. Die Auswahl des Befehls Schraffur ist
über das Menü bzw. den Werkzeugkasten möglich. Bei der Auswahl über das Menü wird ein Auswahlfen-
ster geöffnet, aus dem eines der vordefinierten Schraffurmuster ausgewählt werden kann. Jedem Schraf-
furmuster ist ein Name zugeordnet, der für die schnellere Auswahl eines Schraffurmusters verwendet wer-
den kann. Zu Einzelheiten der Befehlsoptionen siehe auch Vorlesungsskript Teil 2, „Dokumentation
Menüoptionen AutoCAD LT“ (im folgenden mit „T2“ abgekürzt), Abschnitt „Zeichnen 4“.
Menüfolge:
Zeichnen
?
Schraffur

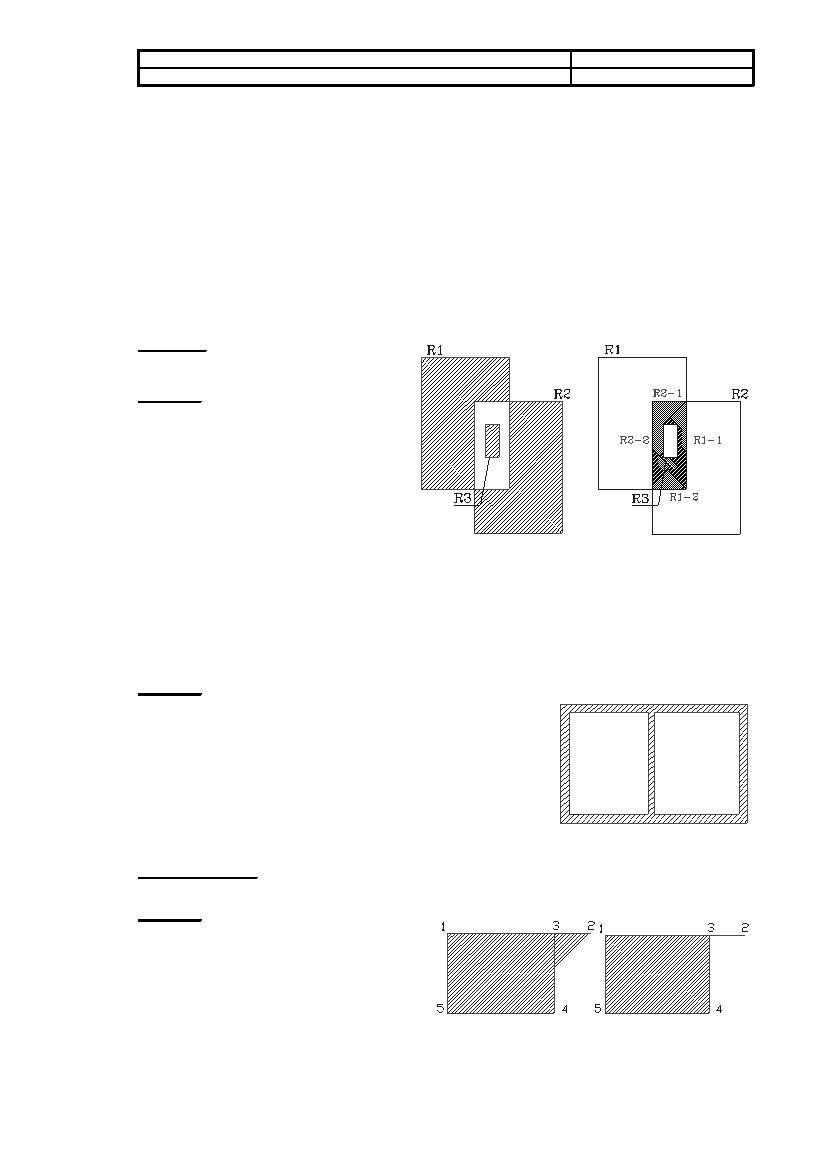

Beispiel 1:
Die in den Beispielen a) und b) dargestellten
Schraffuren sollen vorgenommen werden. Im
Beispiel a) bestehen die Begrenzungslinien aus
Zeichnungselementen vom Typ Rechteck. Die
Linien des Beispiels b) sind einzelne Lini-
en(abschnitte), die an den jeweiligen Kreu-
zungspunkten „enden“. Auf das Zeichnen der
Begrenzungsmuster wird nicht eingegangen
?
s. Linie.
a) - 1) Auswahl aus dem Menüpunkt Zeichnen/Schraffur, 2) Auswahl des Schraffurmusters - Name:
ANSI31, 3) Maßstab 1.0, 4) Winkel 0, 5) Objektauswahl mit Zaun.
b) - 1) Auswahl aus dem Werkzeugkasten, 2) Name des Schraffurmusters (mit ?, [Enter] kann die Namens-
liste aufgelistet werden) ANSI31, 3) Maßstab 1.0, 4) Winkel 0, 5) Objektauswahl - Linien von R2 durch
einzelnes Anklicken, R3-Auswahl mit Zaun; 6) für 2. Schraffur 1) bis 3) wie vorher; 7) Winkel 90; 8) Ob-
jektauswahl wie 5).
Beispiel 2:
Die als Doppellinie gezeichneten Wände des Beispiels 1 aus Abschnitt
3.2.3 sollen schraffiert werden.
1) Auswahl aus dem Werkzeugkasten
2) Name des Schraffurmusters: ANSI31
3) Maßstab 0.05
4) Winkel 0,
5) Objektauswahl mit Zaun.
Hinweis (für später): Überstehende Linien müssen vorher „aufgebrochen“ werden - s. nachfolgendes Bei-
spiel 3.
Beispiel 3:
a) SCHRF_11.DWG
b) SCHRF_21.DWG
SCHRF_31.DWG
SCHRF_41.DWG, SCHRF_42.DWG
