FH Bochum — FB 2, Bauingenieurwesen
Seite 16
Grundlagen CAD - Einführung in AutoCAD LT
Zeichenbefehle

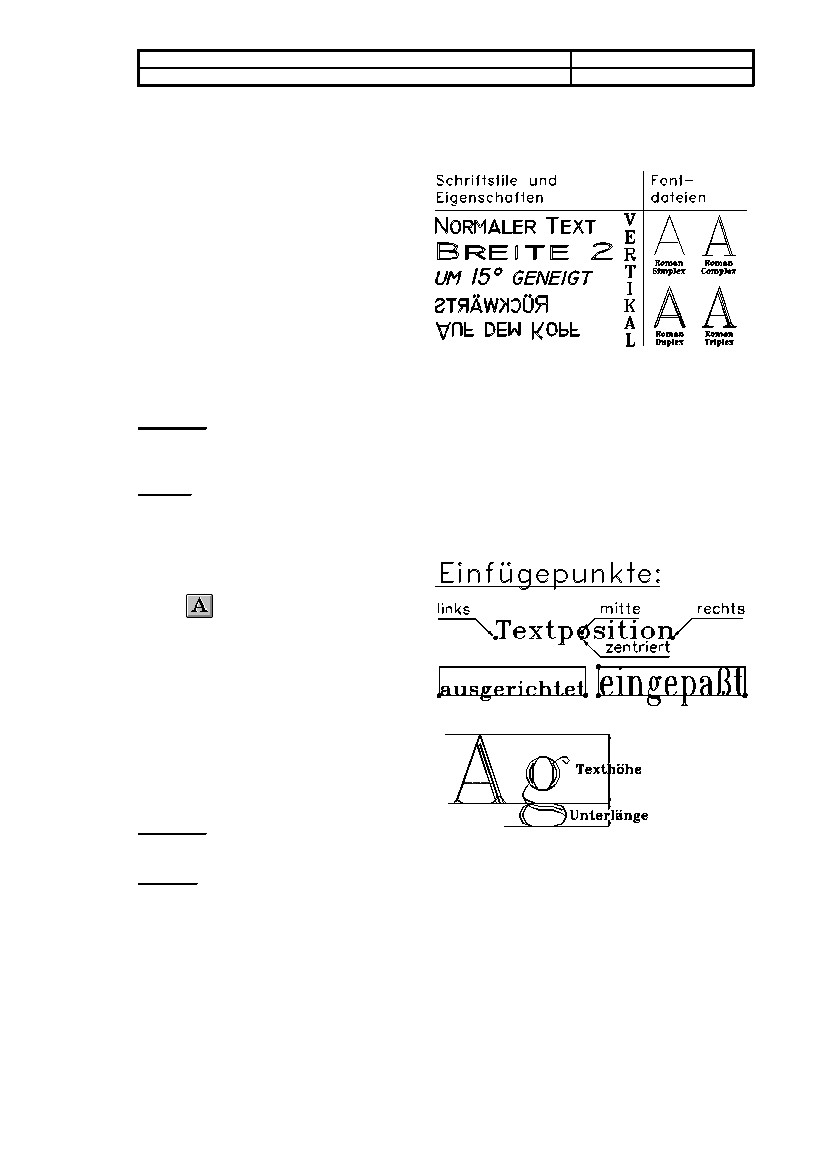

3.4 Schrift
3.4.1 Textstil
AutoCAD LT stellt Schrift als Vektorschrift dar.
Die Buchstaben sind nicht ausgefüllt, sondern
bestehen aus einzelnen Linien, um es zu ermögli-
chen, alle Texte auch auf Stiftplottern auszuge-
ben. Dabei sind vielfältige Variationen des Er-
scheinungsbildes möglich. Jede dieser Variationen
kann benannt werden und als „Textstil“ in die
Zeichnungsdatei aufgenommen werden. Einem
Textstil sind folgende Texteigenschaften zugeord-
net: Name der Schriftartendatei („Font“), Höhe in
Zeichnungseinheiten, Breitenfaktor, Neigungs-
winkel und Festlegungen, ob der Text rückwärts,
auf dem Kopf und/oder vertikal ausgegeben werden soll. Vertikaler Text ist nicht mit allen Schriftarten
möglich.
Menüfolge:
„Modi Textstil“
(siehe auch Skript T2, Modi 3)
Hinweis:
Der voreingestellte Textstil wird zunächst auch für Vermaßungen verwendet.
3.4.2 Text und DText
Nach Auswahl eines Textstils kann Text mit dem
Menüpunkt „Zeichnen Text“ oder mittels des
Buttons der Werkzeugbox eingefügt werden.
Bei Verwendung der Befehlszeile kennt AutoCAD
zwei Befehle zum Einfügen von Text:
TEXT
und
DTEXT
. Der Befehl
TEXT
erlaubt die Eingabe
genau einer Textzeile. Der Text wird erst nach der
vollständigen Eingabe der Zeile auf dem Bild-
schirm dargestellt. Mittels des Befehls
DTEXT
(„dynamischer Text“) nimmt AutoCAD beliebig
viele Textzeilen entgegen und stellt diese während
der Eingabe auf dem Bildschirm dar. Mit einer
Leerzeile (sprich: zweimal [ENTER]) wird die
Eingabe beendet.
Menüfolge:
„Zeichnen Text“
Hinweise:
Beim Aufruf des Befehls über das Bildschirmmenü wird immer der Befehl DTEXT aktiviert. Text wird
standardmäßig linksbündig am Einfügepunkt ausgerichtet. Mit der Option „Position“ kann bestimmt wer-
den, ob der Text statt dessen zentriert, mittig (mit Höhen- und Breitenzentrierung), rechtsbündig, ausge-
richtet oder eingepaßt ausgegeben wird. „Ausrichten“ bedeutet, daß der Breitenfaktor des Textes beibehal-
ten und die Textgröße so angepaßt wird, daß der Text genau zwischen ersten und zweiten Texteinfügepunkt
geschrieben wird. „Einpassen“ ermöglicht es, auch die Höhe frei zu wählen, so daß der Text exakt in einen
rechteckigen Bereich eingepaßt wird. Unterlängen werden dabei nicht berücksichtigt. (siehe Skript T2,
Zeichnen 2)
TEXTP002.DWG
