Grundlagen CAD - Einführung in AutoCAD LT
Zeichenbefehle
Sonderfunktionen, wie zum Beispiel das Unterstreichen einzelner Zeilen, werden mit Steuersequenzen
eingeleitet, die aus zwei Prozentzeichen und einem Buchstaben bestehen. Folgende Funktionen stehen zur
Verfügung:
Funktion
Beispiel
Ergebnis
Unterstreichen
ein %%Uunterstrichenes%%U Wort ein unterstrichenes Wort
Überstreichen
ein %%Oüberstrichenes%%O Wort ein überstrichenes Wort
Durchmessersymbol %%C 2,50 m
ø 2,50 m
Gradzeichen
Tmp. oben 60%%DC, unten
10%%DC
Tmp. oben 60°C, unten 10°C
Toleranzsymbol 250 m %%P 10 cm
250 m ± 10 cm
Sonderzeichen
%%64 %%188 %%189
@ ¼ ½

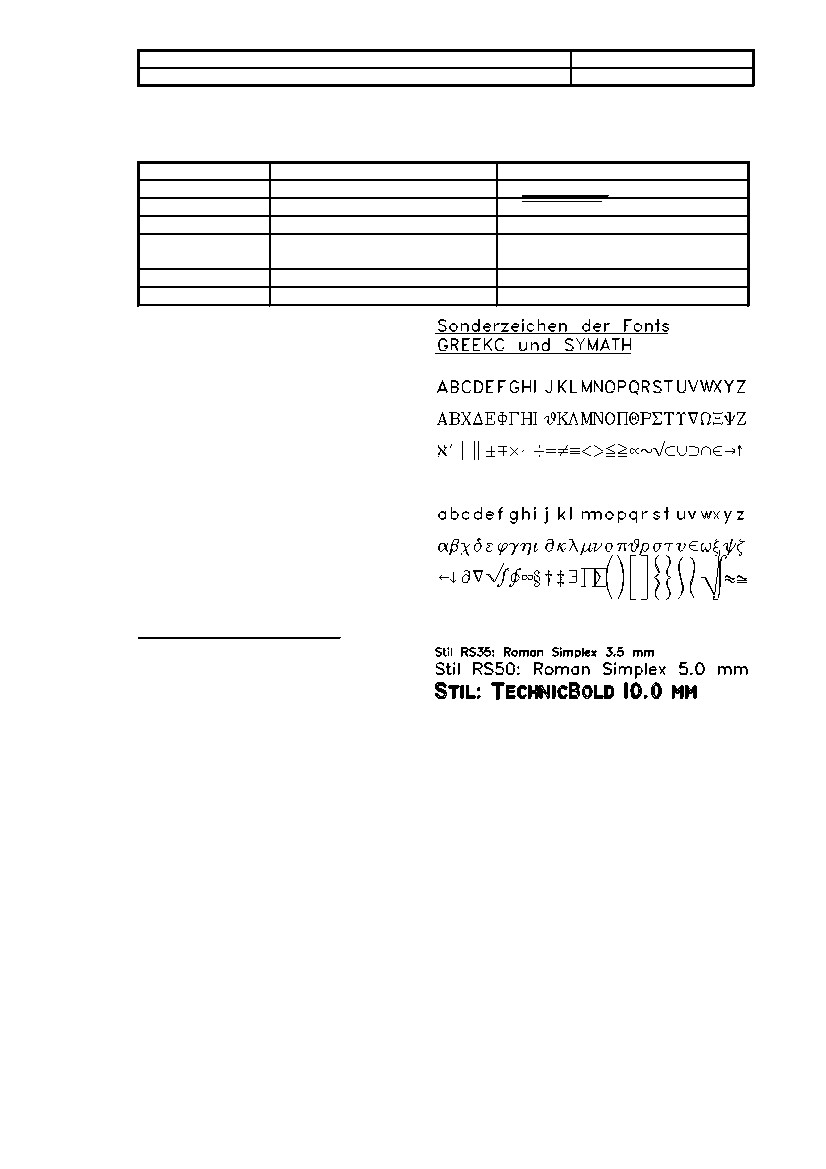

Für weitere Sonderzeichen gibt es Schriftarten-
dateien, die anstelle der Buchstaben Symbole und
Sonderzeichen beinhalten. Die Abbildung zeigt
die Zeichen der beiden Schriftartendateien
„Greek Complex“ (GREEKC) und „Mathemati-
cal Symbols“ (SYMATH). Um Symbole aus die-
sen Fonts zu verwenden, muß ein Stil definiert
werden, der diese Schriftartendateien benutzt.
Die einzelnen Zeichen und Symbole liegen je-
weils auf den Buchstaben der in der oberen Zeile
angegebenen lateinischen Buchstaben.
SYMFONTS.DWG
Beispiel 1, verschiedene Textstile:
In einer Zeichnung sollen verschiedene Textstile
verwendet werden: Eine einfache Standardschrift-
art in 5,0 mm und 3,5 mm Höhe und eine mar-
kante Schriftart für Überschriften in 10 mm Höhe.
Die Zeichnung wird im Maßstab 1:1 gezeichnet.
Beginnen wir mit den Überschriften:
1. Menü „Modi“ „Textstil...“ „Technic Bold“ aus Liste wählen mit „OK“ bestätigen
2. Anfrage „Texthöhe“: „
10
“ eingeben, alle anderen Anfragen mit [Enter] überspringen
3. Mittels des Befehls
TEXT
Text eingeben
AutoCAD LT hat als Namen des Stils eine Vorgabe gewählt, die von uns nicht geändert werden konnte.
Mit dieser Methode ist allerdings nur ein Stil pro Schriftartendatei möglich. Um für den Roman-Simplex-
Font zwei unterschiedliche Stile zu definieren (je einer für 3,5 und 5,0 mm Schrifthöhe), müssen wir den
Befehl von Hand aufrufen. Dazu müssen wir wissen, daß die Schriftartendatei für den Font Roman Simplex
ROMANS.SHX heißt:
1. Eingabe:
STIL RS35 ROMANS 3.5
, dann 5 Mal [Enter]
2. Mittels des Befehls
TEXT
Text eingeben
3. Eingabe:
STIL RS50 ROMANS 5
, dann 5 Mal [Enter]
4. Mittels des Befehls
TEXT
Text eingeben
5. Mittels des Befehls
DTEXT
Text eingeben
Dadurch, daß wir die Texthöhe im Stil definiert haben, ersparen wir uns die Angabe der Höhe bei jedem
neuen Text. Wenn bei der Stildefinition die Höhe „0“ angeben, fragt AutoCAD jedesmal nach der Texthöhe
und schlägt immer den zuletzt gewählten Wert vor.
TEXTP003.DWG
