FH Bochum — FB 2, Bauingenieurwesen
Seite 21
Grundlagen CAD - Einführung in AutoCAD LT
Zeichenbefehle

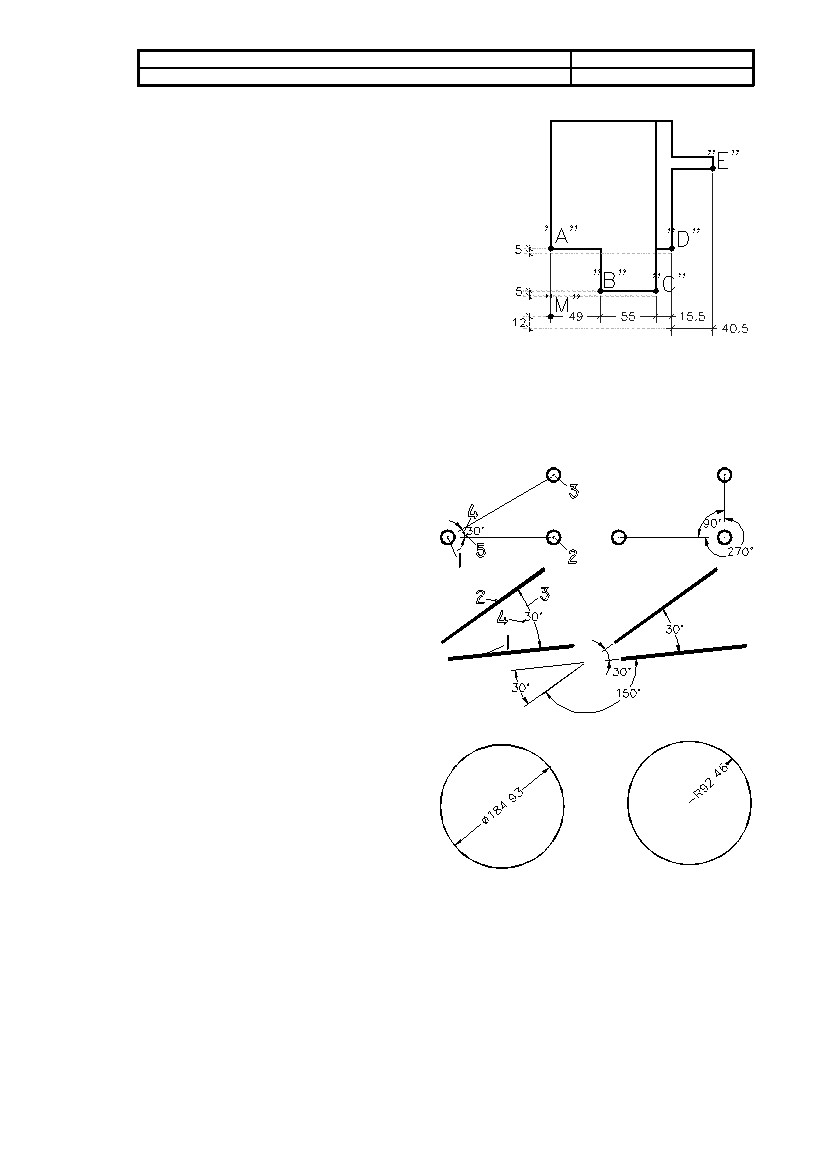

2. Kettenlinienvermaßung — horizontal
a) Menüfolge „Zeichnen Linearbemaßung horizontal“
b) Anfangspunkt „A“ der ersten Hilfslinie wählen
(Objektfang: Schnittpunkt!)
c) Anfangspunkt „B“ der zweiten Hilfslinie wählen
d) Lagepunkt „M“ der Maßlinie wählen („freihändig“)
e) Von AutoCAD ermittelten Maßtext („49“) bestätigen
f) Menüfolge „Zeichnen Linearbemaßung Weiter“
g) Vorhandene Bemaßung anklicken
h) Anfangspunkt „C“ der zweiten Hilfslinie wählen
i) Für die Bemaßungen „A“-„D“ und „A“-„E“ sind die
Schritte f) bis h) sinngemäß zu wiederholen.
BEMB1B.DWG
3. Vertikale Bemaßung
a) Menüfolge „Zeichnen Linearbemaßung vertikal“
b) Weiter analog zur horizontalen Bemaßung
4. Ausgerichtete Bemaßung
a) Menüfolge „Zeichnen Linearbemaßung ausgerichtet“
b) Weiter analog zur horizontalen Bemaßung
3.5.3 Winkelbemaßung
Ein Winkel wird entweder unter Bezug auf drei
Punkte oder zwei Geradenstücke vermaßt. Die
Lage des Maßbogens und die Position des Bemaß-
ungstextes wird durch Anklicken der gewünschten
Positionen auf dem Bildschirm definiert.
Die Lage des Maßbogens bestimmt, ob AutoCAD
den Innen- oder Außenwinkel vermaßt. Der Diffe-
renzwinkel zwischen zwei Geraden ist niemals
größer als 180°.
Standardmäßig verlangt AutoCAD bei der Winkel-
bemaßung nach zwei Linienelementen. Um die
Winkelvermaßung über drei Punkte zu aktivieren,
muß auf die Anfrage nach der ersten Linie [Enter]
gedrückt werden.
BEM00002.DWG
3.5.4 Radialbemaßung
Radialbemaßung ist das Vermaßen von Radien und
Durchmessern von Kreisen und Bögen. Die Maß-
kette beginnt dabei an dem Punkt, an dem der zu
bemaßende Kreis oder Bogen angeklickt wurde.
Die Option „Mittelpunkt“ ist keine Vermaßung im
eigentlichen Sinne. Sie kennzeichnet lediglich den
Zentrumspunkt des angeklickten Bogens oder
Kreises mit einem Kreuz.
BEM0003A.DWG
