FH Bochum — FB 2, Bauingenieurwesen
Seite 28
Grundlagen CAD - Einführung in AutoCAD LT
Editierbefehle
4.2.5 Stutzen
Der Befehl ist ähnlich wie DEHNEN, jedoch werden hier die Linien eines Objektes auf die Schnittkanten
mit einem anderen Objekt hin gekürzt.
Menüfolge:
„Ändern Stutzen“
Zuerst werden eine oder (mit einem Auswahlfenster) mehrere Schnittkanten gewählt und dann nacheinan-
der alle zu stutzenden Objekte auf der zu kürzenden Seite. ( T2, Ändern 4)
Wichtig:
Es können nur solche Linien gestutzt werden, die die Schnittkante auch tatsächlich schneiden oder zumin-
dest in einem Punkt berühren.

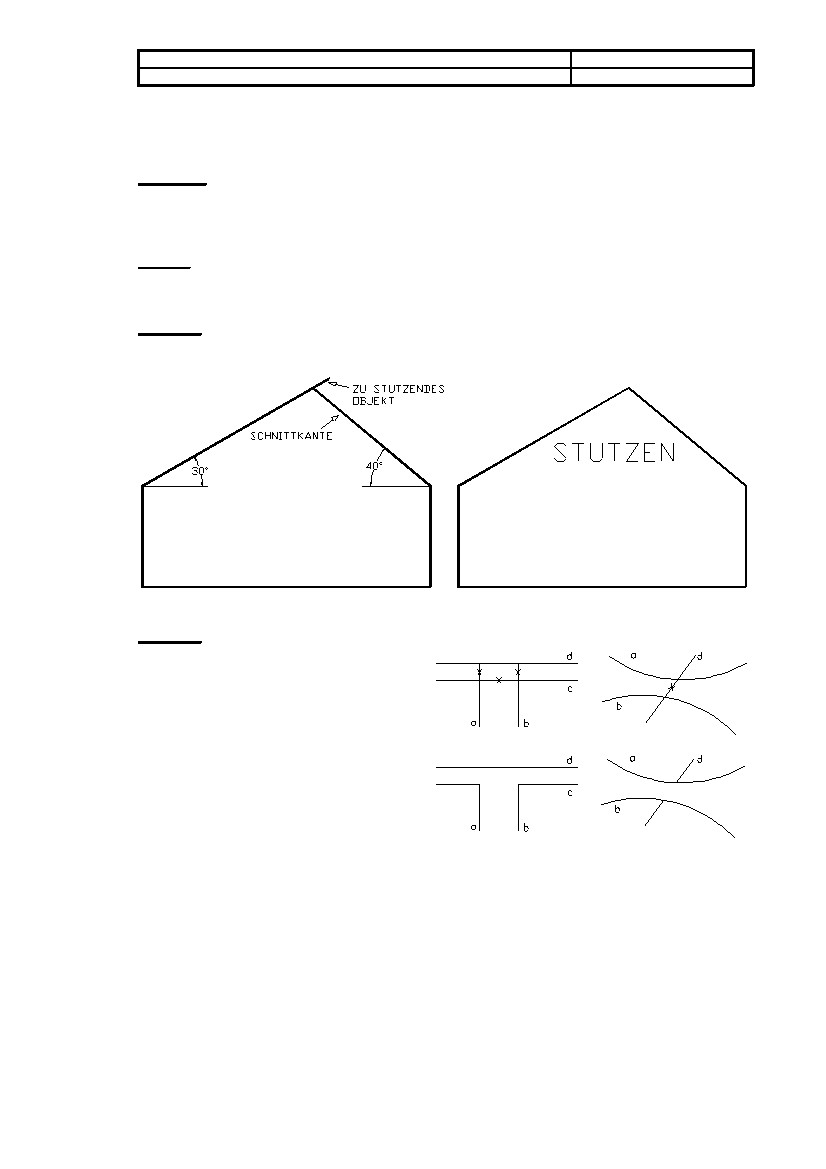

Beispiel 1:
Die überstehende Linie aus dem „Dehnen“-Beispiel soll gestutzt werden. Als Schnittkante dient die bereits
bis zur linken „Dachhälfte“ gedehnte rechte Linie.
Beispiel 2:
Die jeweils mit (x) markierten Linienabschnitte
sollen an den jeweiligen Begrenzungslinien ge-
stutzt werden.
1) Aufruf des Befehls über die Menüfolge „Ändern
Stutzen“ oder den Werkzeugkasten
2) Die Schnittkanten a, b und c durch Anklicken
auswählen und die Auswahl mit der Eingabeta-
ste oder der rechten Maustaste beenden
3) Durch Anklicken der mit „x“ markierten Lini-
enabschnitte werden diese gelöscht. Befehl mit
der Eingabetaste oder der rechten Maustaste
beenden.
STUTZEN1.DWG
STUTZEN2.DWG
