Grundlagen CAD - Einführung in AutoCAD LT
Editierbefehle
4.2.6 Bruch
Um Teilstücke aus Linien zu entfernen, die sich nicht über Schnittpunkte mit anderen Linien konstruieren
lassen, oder um eine einzelne Linie in zwei Teile aufzubrechen, dient der Befehl „Bruch“. Um ein Objekt
aufzubrechen, müssen wir zwei Punkte darauf anklicken. Das dazwischen liegende Teilstück wird dann
entfernt. Wenn das Objekt an den beiden Bruchpunkten nicht eindeutig referenziert werden kann, z. B. weil
es sich dort mit anderen Objekten schneidet, so können wir es zunächst an einer beliebigen Stelle anwählen
und AutoCAD dann anweisen, als ersten Bruchpunkt einen neu zu spezifizierenden Punkt anzugeben.
Menüfolge:
„Ändern Bruch“

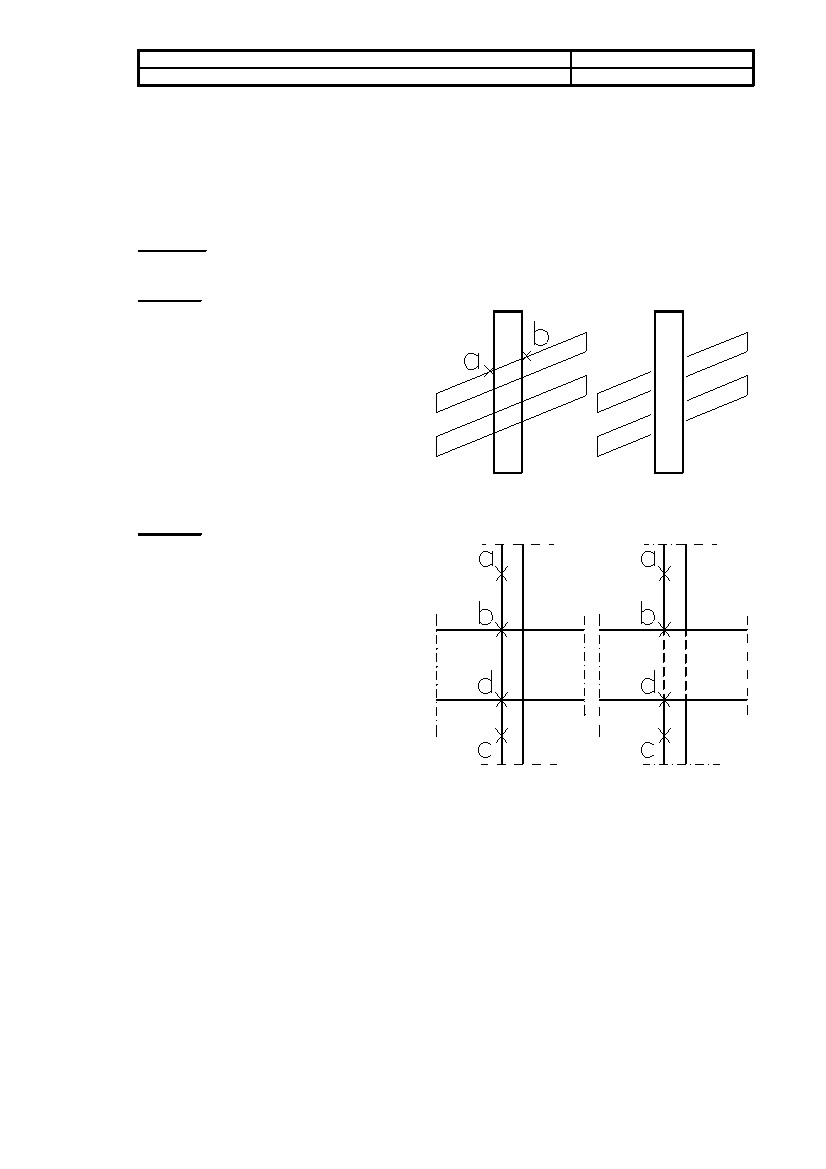

Beispiel 1:
In einer Ansicht sind die verdeckten Linien so zu
entfernen, daß sie eindeutig als „nicht zum Bauteil
gehörend“ erkannt werden können. Wir lassen sie
daher kurz vor dem vorne liegenden Bauteil en-
den.
1) Nach Aufruf des Befehls klicken wir die auf-
zubrechende Linie an den Punkten „a“ und „b“
an. Das dazwischenliegende Teilstück wird
entfernt.
2) Mit der rechten Maustaste wiederholen wir den
Befehl und verfahren für die übrigen drei Lini-
en wie vor.
Beispiel 2:
Die verdeckten Kanten einer Knotenkonstruktion
sollen gestrichelt werden. Hierzu brechen wir die
verdeckten Linien an den Schnittpunkten auf, je-
doch diesmal, ohne Teilstücke zu entfernen:
1) Nach Aufruf des Befehls klicken wir die auf-
zubrechende Linie zunächst am Punkt „a“ an,
da sie am Schnittpunkt „b“ nicht eindeutig zu
„greifen“ ist.
2) Eingabe „
E
“ für „erster Punkt“
3) Schnittpunkt „b“ wählen
4) Als zweiten Punkt entweder noch einmal
Punkt „b“ anwählen oder „
@
“ eingeben.
5) Die Schritte 1-4 analog für die Punkte „c“ und
„d“ sowie für die rechte Seite wiederholen.
6) Den nun eigenständigen Teilstücken kann abschließend über „Ändern Eigenschaften ändern“ ein
neuer Linientyp zugewiesen werden.
BRUCH001.DWG
BRUCH002.DWG
