4.2.8 Abrunden
a) Alle Ecken einer Polylinie können mit einem bestimmten Radius abgerundet werden. Dies gilt auch für
in der Polylinie enthaltene Bögen, die zu Geradenstücken mit Übergangsradius werden.
b) Zwei beliebige Objekte werden mit einem Kreisbogenstück mit dem angegebenen Radius verbunden.
Nötigenfalls werden sie dazu noch gedehnt oder gestutzt (Ausnahme: Vollkreise).
Einzelheiten zu den Befehlsoptionen
?
s. auch Vorlesungs-
skript, Teil 2: Dokumentation Menüoptionen AutoCAD LT /
Konstruieren 4.

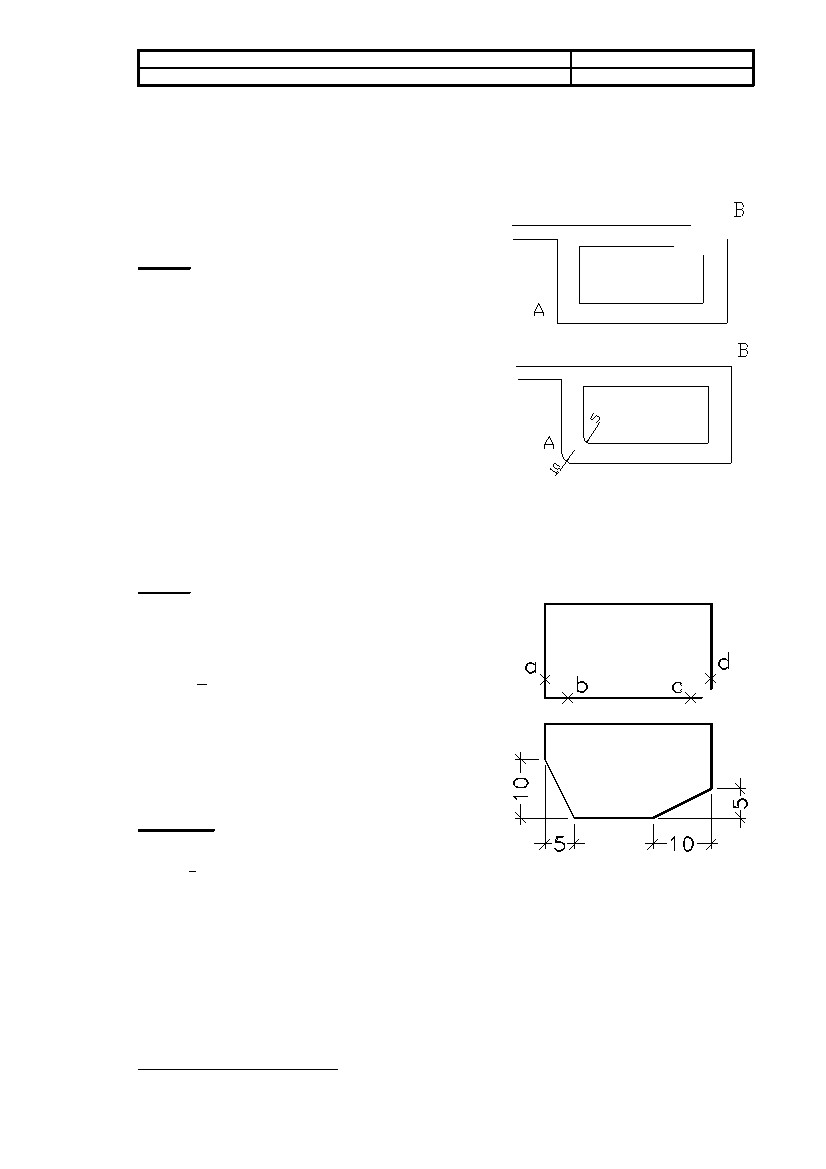

Beispiel:
An der „Ecke B“ sollen die offenen Linien zusammengeführt,
an der „Ecke A“ mit den Radien r
a
/r
i
= 10/5 abgerundet werden.
1) Auswahl aus dem Menüpunkt Konstruieren/Abrunden oder
dem Werkzeugkasten;
2) als 1./2. Objekt die jeweiligen Linien anklicken - mit der
vorherigen Eingabe r , Enter kann der voreingestellte Radius
r, i.a. r = 0, überprüft werden;
3) Wiederholung von 1);
4) Eingabe von r, Enter
?
Eingestellter Radius wird angege-
ben;
5) für „außen“ 10 eingeben, Enter;
6) Wiederholung von 1) und 2);
7) Wiederholung von 4) bis 6) mit Eingabe 5 für „Innenradius“.
4.2.9 Fase
Dieser Befehl ist ähnlich wie der Befehl „Abrunden“, jedoch werden die Eckpunkte der Objekte nun mit
Fasen
1
versehen.
Beispiel:
Ein aus vier einzelnen Linien bestehendes Rechteck soll an den
unteren beiden Ecken abgefast werden.
1) Aufruf des Befehls über die Menüfolge „Konstruieren
Fase“
2)
A
für „Abstände auswählen“ eingeben
3) 1. Fasenabstand =
10
, 2. Fasenabstand =
5
4) 1. Linie auswählen: Punkt „a“ anklicken
5) 2. Linie auswählen: Punkt „b“ anklicken
6) Befehl mit der rechten Maustaste wiederholen. Die Fasenab-
stände müssen nicht wieder neu eingegeben werden.
7) 1. Linie auswählen: Punkt „c“ anklicken
8) 2. Linie auswählen: Punkt „d“ anklicken
Anmerkung:
Zum Abfasen ganzer Polylinien ist nach Aufruf des Befehls die
Option „Polylinie“ anzuwählen. Die Abfasung geschieht dabei
in der ursprünglichen Konstruktionsrichtung der Polylinie. Zwei eigenständige Linienelemente können nur
dann abgefast werden, wenn keines der beiden zu einer Polylinie gehört.
1
In früheren AutoCAD-Versionen hieß dieser Befehl „Facette“.
