FH Bochum — FB 2, Bauingenieurwesen
Seite 34
Grundlagen CAD - Einführung in AutoCAD LT
Editierbefehle

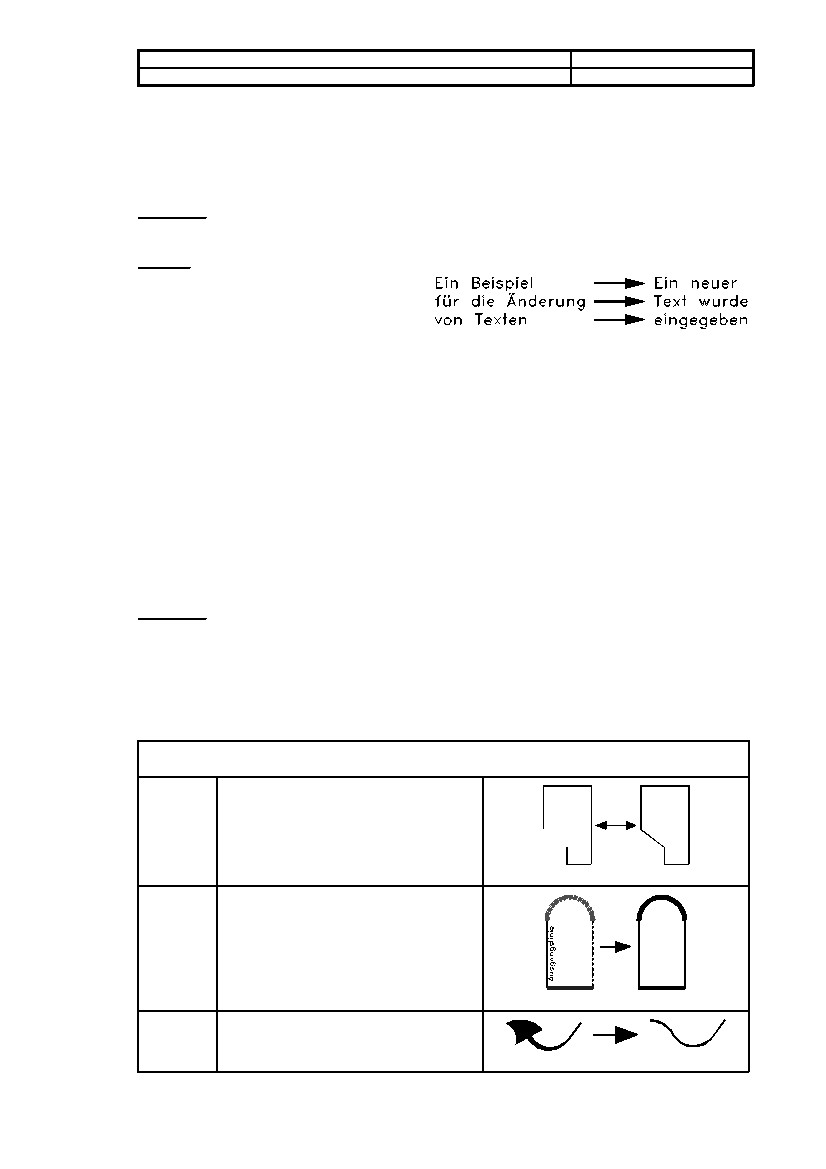

4.3.2 18. März 1998Text ändern
Dieser Befehl wird zum Editieren von Textzeilen benutzt. Die angewählte Textzeile erscheint in einem
eigenen Dialogfenster und kann dort in Windows-üblicher Weise (einschließlich der Verwendung der Zwi-
schenablage) bearbeitet werden.
Siehe dazu auch Menüpunkt „Modi Textstil“ (Skript T2, Seiten „Modi 3“ und „Ändern 8“)
Menüfolge:
„Ändern Text ändern“
Beispiel:
Der nachfolgende Text „Ein Beispiel für die Än-
derung von Texten“ soll geändert werden in „Ein
neuer Text wurde eingegeben“. Hierzu sind die
drei Zeilen nacheinander anzuklicken und zu
editieren
4.3.3 Attribute ändern
Bei umfangreichen Zeichnungen können Blöcken besondere Attribute (Datenbankfelder mit Textinforma-
tionen) zugeordnet sein, die hiermit geändert werden. Im Rahmen dieser Veranstaltung wird jedoch nicht
weiter auf Attribute eingegangen.
4.3.4 Polylinie editieren
Bestimmte Eigenschaften einer Polylinie können mittels des Befehls PEDIT geändert werden:
-
Die Eigenschaft „offen“ — „geschlossen“
-
Die Breite der gesamten Linie
-
Die Art der Ausgleichskurve
-
Die Darstellung des Linientyps
-
Bestimmte Eigenschaften der Knotenpunkte (Stützstellen)
Menüfolge:
„Ändern Polylinie editieren“
Nachdem eine 2D-Polylinie ausgewählt wurde, erscheint eine Eingabeaufforderung mit den Optionen des
PEDIT-Befehls:
Schliessen / Verbinden / BReite / BEarbeiten / kurve Anglei-
chen / Kurvenlinie / LInientp / Zurück / eXit <X>:
4.3.4.1 Die Bearbeitungsoptionen des PEDIT-Befehls
Schliessen
S
Öffnen
Ö
Verbindet den ersten und letzten Punkt einer
offenen Polylinie. Wenn die Polylinie bereits
geschlossen ist, erscheint hier der Unterbe-
fehl „Öffnen“.
POLYLI01.DWG
Verbinden
V
Fügt Linien, Bögen und weitere Polylinien
an die bestehende Polylinie an, wenn diese
genau am Anfangs- oder Endpunkt der be-
stehenden Polylinie plaziert sind. Die neuen
Elemente erhalten die Farbe, den Linientyp
und den Layer der bestehenden Polylinie.
POLYLI02.DWG
Breite
BR
Alle Elemente der Polylinie erhalten eine
neue, einheitliche Breite.
POLYLI03.DWG
TXTAEN_1.DWG
