FH Bochum — FB 2, Bauingenieurwesen
Seite 36
Grundlagen CAD - Einführung in AutoCAD LT
Editierbefehle

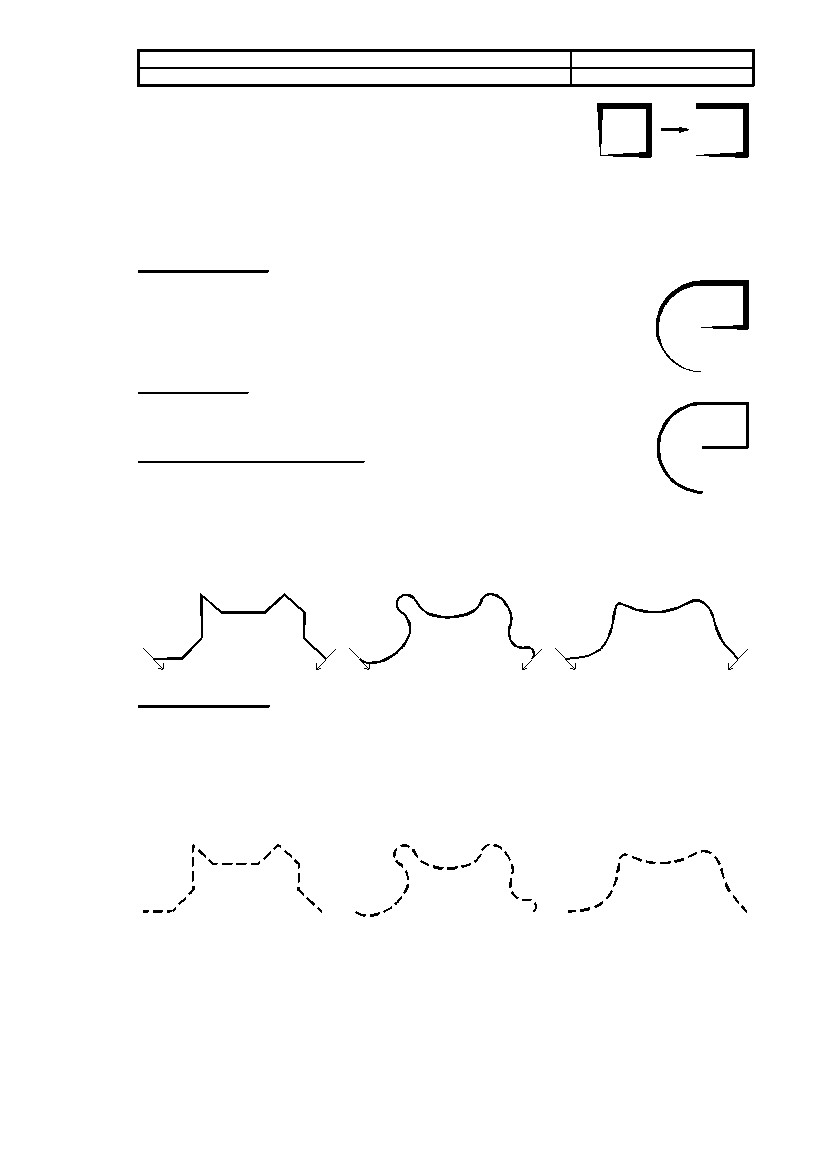

Zeichnen Sie ein Quadrat mit der Seitenlänge 100. Die linke untere Ecke
liegt im Punkt 100,100. Die Strichstärke beträgt 10. Im Anfangs- und End-
punkt reduziert sich die Strichstärke auf null.
PLINIE 100,100 BRE 0 10 200,100 200,200 100,200 BRE 10 0
S
Öffnen Sie die Polylinie.
PEDIT
(Polylinie wählen)
Ö X
Beispiel 2: Verbinden
Zeichnen Sie einen Bogen, der am oberen Ende der geöffneten Polylinie ansetzt, sei-
nen Mittelpunkt am unteren Ende hat und einen Öffnungswinkel von 180° besitzt,
und verbinden Sie ihn mit der Polylinie.
BOGEN 100,200 100,100 W 180
PEDIT
(Polylinie wählen)
V
(Bogen wählen)
X
Beispiel 3 — Breite
Ändern Sie die Breite der gesamten Polylinie von 10 Einheiten auf 5 Einheiten.
PEDIT
(Polylinie wählen)
BR 5 X
Beispiel 4 — Knotenpunkte bearbeiten
Zeichnen Sie eine Polylinie mit 10 bis 20 Knotenpunkten, die etwa wie die unten links
abgebildete aussieht. Kopieren Sie diese und experimentieren Sie an der Kopie mit
den Befehlen
BRUCH
,
EINFÜGEN
,
SCHIEBEN
,
LINIE
und
BREITE
.
Ändern Sie die Tangentenrichtung am ersten und letzten Knotenpunkt der zuerst gezeichneten Polylinie
wie in der Abbildung angedeutet. Kopieren Sie die Polylinie anschließend zwei Mal.
Wenden Sie auf die erste Kopie den Befehl
KURVE ANGLEICHEN
und auf die zweite Kopie den
Befehl
KURVENLINIE
an.
Beispiel 5 — Linientyp
Laden Sie den Linientyp „gestrichelt“ aus der Datei ACLTISO.LIN und ändern Sie den Linientyp der drei
Polylinien.
LINIENTP L gestrichelt ACLTISO
LTFAKTOR 1
ÄNDERN
(Polylinien markieren)
EI LT gestrichelt
PEDIT
(Eine Polylinie markieren)
LI E X
(Für die anderen beiden Linien wiederholen)
POLYBSP1.DWG
POLYBSP2.DWG
POLYBSP3.DWG
POLYBSP4.DWG
POLYBSP5.DWG
