Grundlagen CAD - Einführung in AutoCAD LT
Editierbefehle
4.5 Kontrollbefehle
4.5.1 Abstand
Um die Maßhaltigkeit der Zeichnung zu überprüfen, kann mit
dem Befehl
ABSTAND
der Abstand zwischen zwei Punkten
gemessen werden. Es stehen zur exakten Positionierung alle
Objektfangfunktionen zur Verfügung, die auch beim Zeichnen
und Editieren eingesetzt werden können.
Menüfolge:
„Hilfsmittel Abstand“
Beispiel:

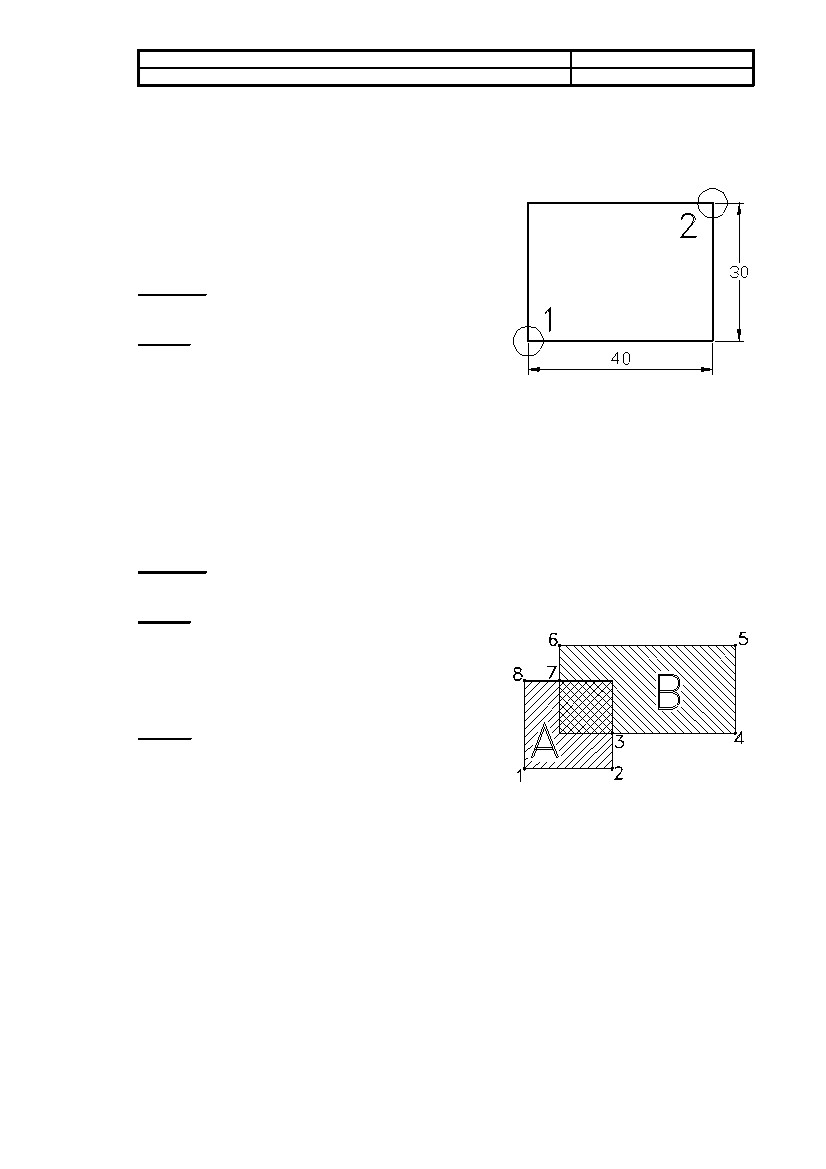

In der Zeichnung soll der Abstand zwischen den Eckpunkten 1
und 2 überprüft werden. Nach Anwahl der beiden Eckpunkte
gibt AutoCAD die folgenden Informationen aus:
Abstand = 50.00, Winkel in XY-Ebene = 37, Winkel von XY-Ebene = 0
Delta X = 40.00, Delta Y = 30.00, Delta Z = 0.00
Die Genauigkeit der Abstands- und Winkelangaben entspricht dabei den unter „Modi Einheitensteue-
rung“ gemachten Voreinstellungen.
4.5.2 Fläche
Mit dem Befehl
FLÄCHE
werden Fläche und Umfang von Kreisen und Polygonzügen ermittelt. Verschie-
dene Flächen können addiert und subtrahiert werden.
Menüfolge:
„Hilfsmittel Fläche“
Beispiel:
Die Fläche der beiden Rechtecke soll bestimmt werden. Nach
Anwahl des Befehl
FLÄCHE
wird mit
O
in den Objektmodus
geschaltet. Nun kann ein beliebiges Objekt gewählt werden. Um
die Gesamtfläche zu ermitteln, sind statt dessen die Eckpunkte 1
bis 8 der Reihe nach anzuklicken.
Hinweis:
Bei der durch den Befehl unterstützten automatischen Addition
und Subtraktion von Flächen ist darauf zu achten, daß die Flä-
chen sich nicht teilweise überdecken, da immer die volle Fläche
eines Objektes addiert oder subtrahiert wird. Flächen, die sich aus mehreren überlappenden Objekten zu-
sammensetzen, müssen über die Eckpunkte definiert werden.
ABSTAND.DWG
FLAECHE.DWG
