FH Bochum — FB 2, Bauingenieurwesen
Seite 46
Grundlagen CAD - Einführung in AutoCAD LT
Drucken und Plotten
Der Linientyp sollte immer 0 sein, dies entspricht durchgezogenen Linien. Einige Plotter besitzen zwar von
sich aus die Möglichkeit, Linientypen (gestrichelt, gepunktet, ...) zu generieren, da wir unsere Linientypen
jedoch bereits in der Zeichnung definieren, käme es hier zu originellen aber in der Regel ungewollten In-
terferenzen.
Die Stiftbreite kann bei Rasterplottern im Bereich
von 0 bis unendlich eingestellt werden — genauer
gesagt: von der Breite eines Rasterpunktes (z.B.
1/300 Zoll oder 0,085 mm) bis zur Diagonale des
verwendeten Papiers. Damit die Strichstärken auch
auf dem Papier erscheinen, ist es jedoch erforder-
lich, daß der entsprechende Windows-Drucker-
treiber überhaupt Strichstärken unterstützt.
5.6 Maßstab und Anpassung
5.6.1 Maßstäbliche Zeichnungs-
ausgabe
In AutoCAD können Zeichnungen zunächst ohne
Rücksicht auf einen späteren Papierzeichnungs-
maßstab erstellt werden. Man arbeitet mit dimen-
sionslosen Zeichnungseinheiten, die je nach Be-
darf für einen Millimeter, einen Zentimeter oder
irgend eine andere Maßeinheit stehen können.
Die einfachste Form der maßstäblichen Zeichnung
ist die durchgängig in nur einem Maßstab gehal-
tene Zeichnung. Wenn wir einen anderen Maßstab
wünschen, so geben wir diesen erst beim Plotten
an. Die gesamte Zeichnung wird dann für die
Ausgabe um einen entsprechenden Betrag verkleinert. Wir müssen nur darauf achten, daß auch Texte und
Bemaßungen verkleinert werden und sie zuvor entsprechend groß zeichnen.
Beispiel 1:
Eine Zeichnung soll im Maßstab 1:20 geplottet
werden. 20 Zeichnungseinheiten entsprechen also
einem Millimeter auf der Papierzeichnung. Diese
Werte tragen wir in der in Bild 10 abgebildeten
Dialogbox „Plot-Konfiguration“ ein.
Hinweis:
Wenn wir in einer Zeichnung verschiedene Maß-
stäbe verwenden, ist dieses Vorgehen nicht mehr
praktikabel. Wir ständen dann vor der Aufgabe,
Teile der Zeichnung mittels der Funktion „Varia“
zu skalieren oder Teilzeichnungen in unterschied-
licher Größe einzufügen (siehe dazu das nachfol-
gende Beispiel). Hierzu gibt es jedoch eine sehr
elegante Lösung, die an anderer Stelle beschrieben
wird: die Trennung von Modellbereich und Pa-
pierbereich (siehe dazu auch Abschnitt 6.3 auf Seite 54).
5.5.1.1 Wichtige Farben und Stiftnummern
in AutoCAD
1 Rot
9 Hellgrau
2 Gelb
40 Orange
3 Grün
51 Zitronengelb
4 Cyan
120 Türkis
5 Blau
131 Himmelblau
6 Magenta
190 Violett
7 Schwarz
244 Weinrot
8 Mittelgrau
255 Weiß

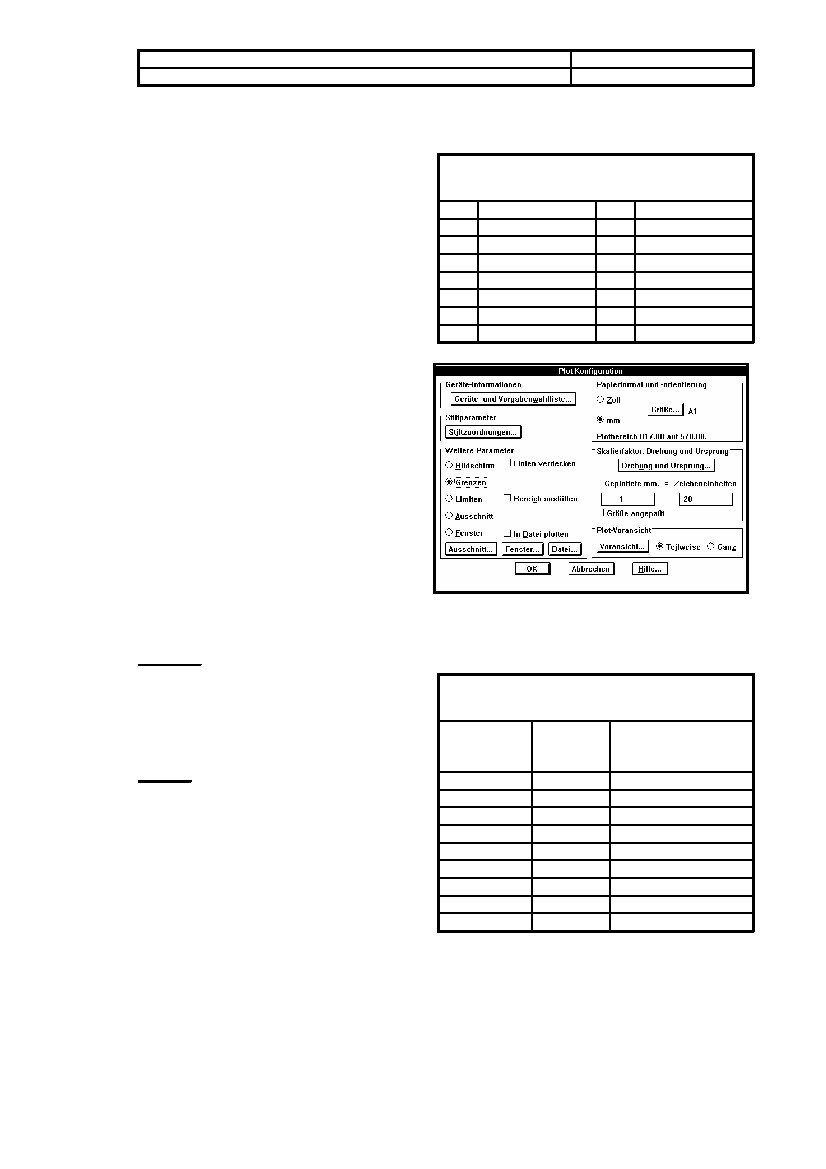

Bild 10 - DRUCK002.GIF
5.6.1.1 Beispiele für maßstäbliche Umrech-
nungen
Konstruktions
dimension
Papier-
zeichnungs-
maßstab
... geplottete Millimeter
= ... Zeichnungs-
einheiten
mm
1:1
1 = 1
mm
1:10
1 = 10
mm
1:500
1 = 500
cm
1:1
10 = 1
cm
1:10
1 = 1
cm
1:500
1 = 50
m
1:1
1000 = 1
m
1:10
100 = 1
m
1:500
2 = 1
