Grundlagen CAD - Einführung in AutoCAD LT
Drucken und Plotten
Die einzelnen Teilbilder können wir nun noch solange hin- und herschieben, bis ein harmonischer Blatt-
aufbau erreicht ist. Die Überschriften der Teilbilder werden zweckmäßigerweise erst jetzt angebracht, da
diese oft in einem besonderen Schriftstil gehalten sind, denn wir nicht für jedes Teilbild separat definieren
wollen.
5.6.2 Unmaßstäbliche Zeichnungsausgabe
Für Probeplotts in einem kleineren Papierformat oder zur Kontrolle kleinerer Details ist es oft wichtiger,
das verfügbare Blattformat möglichst gut auszunutzen, als einen bestimmten Maßstab einzuhalten. Auto-
CAD bietet hierzu mit der Option „Größe angepaßt“ die Möglichkeit, von sich aus einen Maßstab zu be-
rechnen, der diesen Anforderungen am besten entspricht.
5.7 Drehen und Ursprung
Bedingt durch die Bildschirmgeometrie unserer CAD-Arbeitsplätze zeichnen wir in der Regel im Querfor-
mat. Standardmäßig sind jedoch zumindest die Drucker, die unter Windows auch für den Textdruck ver-
wendet werden, auf „Hochformat“ eingestellt. Um nicht häufiger die Papierorientierung im Druckmanager
umstellen zu müssen, können wir auch AutoCAD anweisen, den Plot um 90° zu drehen.
Üblicherweise wird ein Plot in der linken unteren Ecke eines Blattes angeordnet. Die Einstellung „Ur-
sprung“ ermöglicht es, das Plot-Fenster beliebig auf der Seite zu positionieren. Die Angaben sind in Milli-
metern relativ zur unteren linken Ecke des bedruckbaren Bereiches zu machen.
Hinweis:
Einige Plotter, zum Beispiel der Farbtintenstrahlplotter HP 650C, haben eine Papiersparoption, die den Plot
immer so positioniert, daß Rollenpapier optimal ausgenutzt wird. Wenn diese Option aktiviert ist, werden
die Angaben AutoCADs zum Plotursprung ignoriert und die Plots werden immer in der unteren linken
Ecke positioniert.

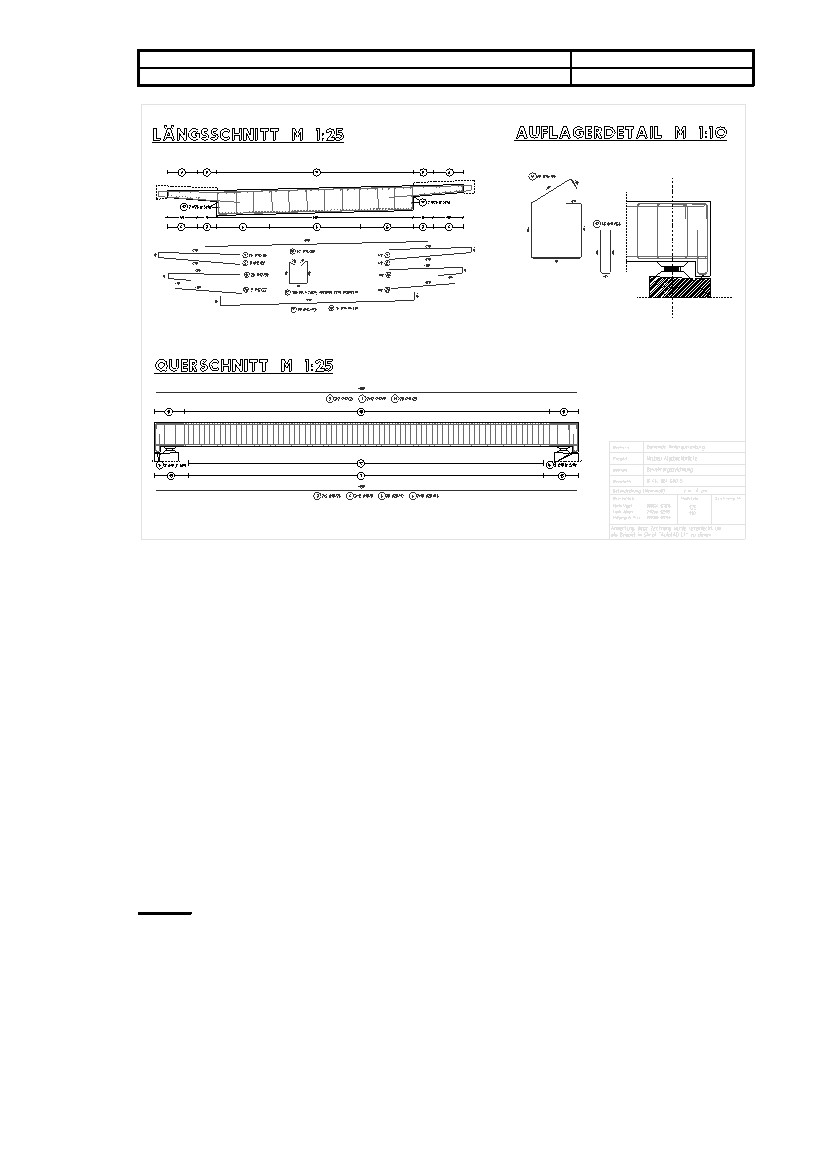

BRUECKE.DWG
