Grundlagen CAD - Einführung in AutoCAD LT
Konstruktionstechniken
Beispiel:

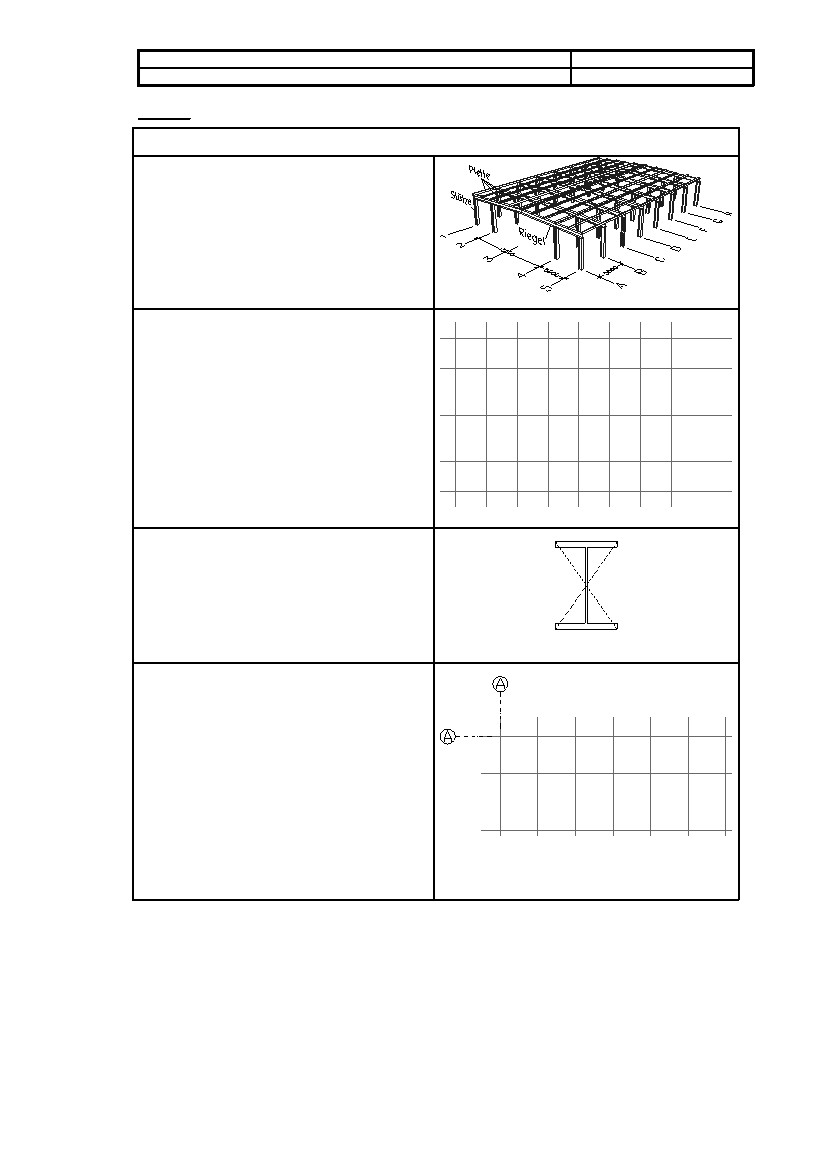

6.1.1.2 Beispiel für die Erstellung einer Zeichnung eines gerasterten Gebäudes
Wir wollen den Grundriß einer dreischiffigen
Stahlhalle mit den Abmessungen 35 m
×
25 m
konstruieren.
Die Ausgabe der Zeichnung soll im Maßstab
1:100 auf einem A3-Blatt erfolgen.
Die Rahmen der Haupthalle haben eine Stützweite
von 15 Metern und einen Achsenabstand von 5
Metern. Die Stützweite der angehängten Seiten-
hallen beträgt 5 m.
EXRAS3D.DWG
Grundeinstellungen:
Limiten von -10000,-10000 bis 45000,35000 (die
verwendeten Zeichnungseinheiten sind also Milli-
meter). Fang- und Rastermaß 2500. Mit „Zoom
alles“ lassen wir den vollständigen Arbeitsbereich
anzeigen.
Als Layer definieren wir „Hilfslinien“, „Achs-
linien“, „Text“, „Stuetzen“, „Riegel“ und „Pfetten“.
Auf dem Layer „Hilfslinien“ konstruieren wir das
Stützenraster. Der untere linke Schnittpunkt liegt
dabei auf den Koordinaten 0,0.
Es lohnt sich, bereits hier die Befehl „Reihe“,
„Kopieren“ und „Versetzen“ zu verwenden.
EXRAS001.DWG
Blockdefinitionen:
Unsere Stützenprofile definieren wir als Block im
Maßstab 1:1. Als Einfügepunkt wird der Profil-
schwerpunkt gewählt, der — beispielsweise — mit
zwei Hilfslinien schnell konstruiert werden kann.
Der Einfachheit halber beschränken wir uns auf
nur ein Profil (z.B. IPE 600) sowohl für die Innen-
als auch für die Außenstützen.
EXRAS002.DWG
Achsen und Bezeichnungen:
Die Achsenbezeichner legen wir auf dem Layer
„Achslinien“ an, wobei wir darauf achten müssen,
daß wir für den Ausdruck später wieder alles um
den Faktor 100 verkleinern müssen.
Als Texthöhe könnten wir z. B. 500 Einheiten
wählen, um später 5 mm hohen Text zu erhalten.
Damit AutoCAD die Achslinien strichpunktiert
zeichnet, müssen wir diesen Linientyp mittels der
Menüfolge „Modi Linientyp Laden“ und der
Eingabe
Strichpunkt
laden.
Mit einem Skalierungsfaktor von 40 erhalten wir
gut erkennbare Strichlängen. Menüfolge: „Modi
Linientyp LTFaktor“.
EXRAS003.DWG
