Grundlagen CAD - Einführung in AutoCAD LT
Konstruktionstechniken
Stützen:

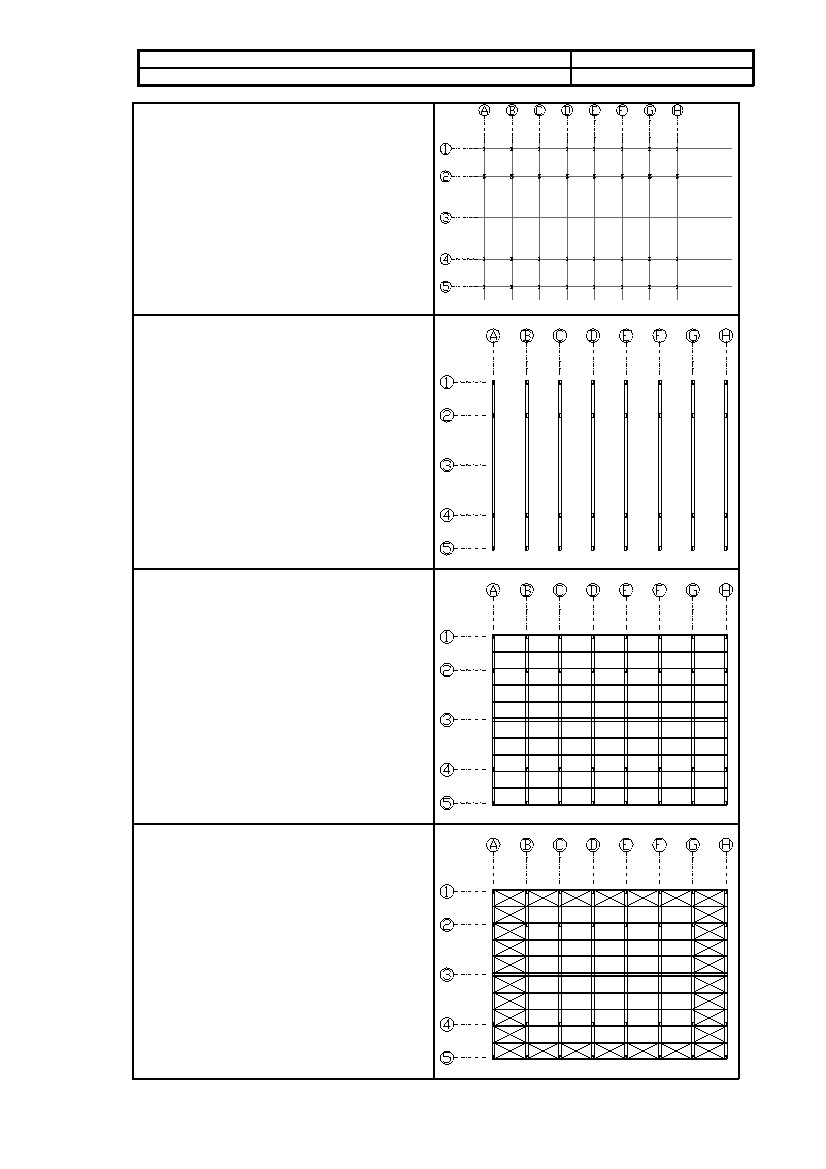

Als nächstes fügen wir die Stützenprofile ein. Da
wir als Basispunkt unserer Blöcke den Profil-
schwerpunkt gewählt haben, können wir die Profile
einfach und schnell an den Schnittpunkten der
Achsen einfügen.
Mittels des Befehls
Reihe
werden Ach-
senbezeichner und Profile nun entsprechend oft
kopiert.
Anschließend ändern wir die Texte der Ach-
senbezeichner mittels der Menüfolge „Ändern
Text bearbeiten“.
EXRAS004.DWG
Riegel:
Für die weitere Bearbeitung benötigen wir keine
Hilfslinien mehr und schalten den entsprechenden
Layer aus. Neuer aktueller Layer wird der Layer
„Riegel“.
Als Riegel zeichnen wir einfach zwei Linien, die
die Eckpunkte der äußeren Stützenflansche verbin-
den.
EXRAS005.DWG
Pfetten:
Die Pfetten zeichnen wir schnell durch Verbinden
der unteren beiden Eckpunkte unseres Gebäude
und durch Versetzen um Flanschbreite nach oben.
Bis zur Firstlinie werden mit dem Befehl
Reihe
5 Kopien im Abstand 2500 angelegt und anschlie-
ßend alle sechs Pfetten um die Achse 3 gespiegelt.
EXRAS006.DWG
Aussteifungsverbände:
Wir zeichnen nun in einem beliebigen Eckfeld (das
wir vorher zweckmäßigerweise auf Bildschirmgrö-
ße herangezoomt haben) ein Diagonalenkreuz und
vervielfältigen auch dieses mittels der Befehle
Reihe
und
Spiegeln.
EXRAS007.DWG
