Grundlagen CAD - Einführung in AutoCAD LT
Konstruktionstechniken

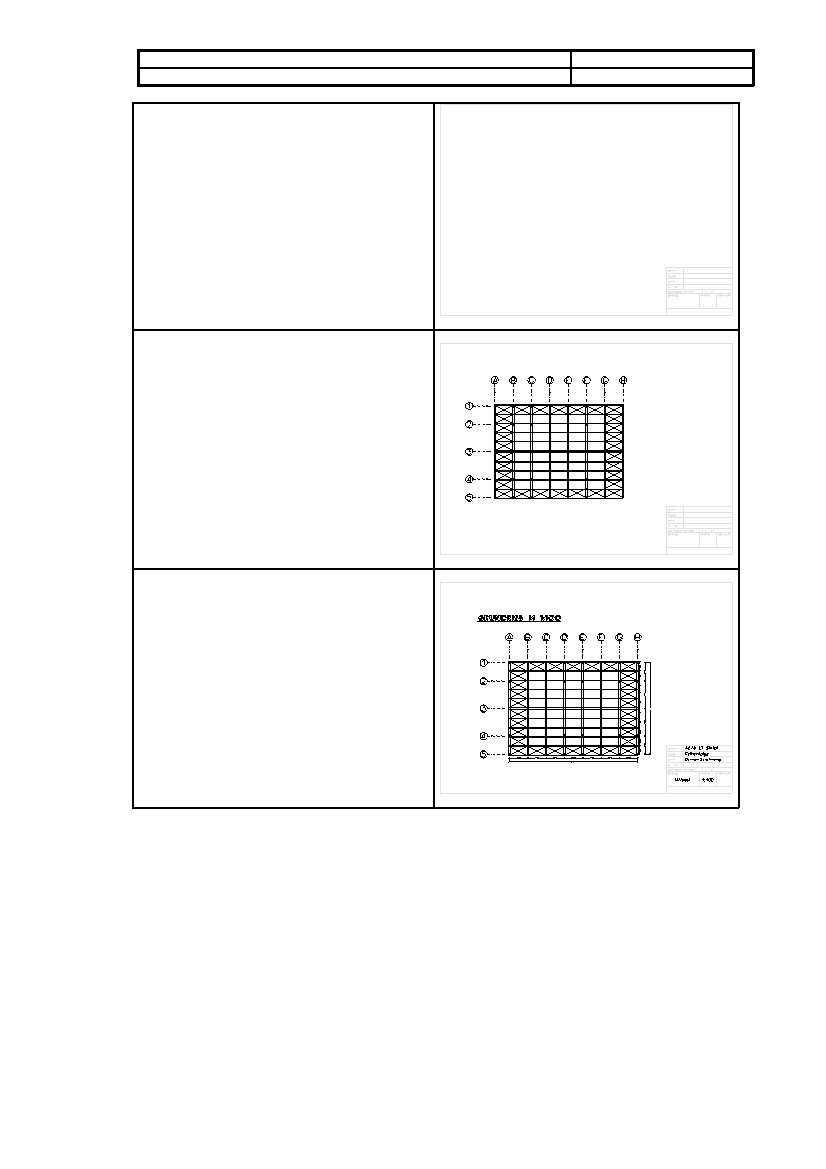

Zeichnungsrahmen und Schriftfeld:
In einer zweiten Datei, die wir später immer wie-
der verwenden können, legen wir im Maßstab 1:1
(1 mm Ç 1 Zeichnungseinheit) einen Rahmen von
der Größe des bedruckbaren Bereiches eines DIN-
A3-Blattes mit einem leeren Schriftfeld an.
EXRAS08A.DWG
Kombination der endgültigen Zeichnung:
Nun beginnen wir eine neue Zeichnung und laden
dort mittels „Einfüge“ unseren Zeichnungsrahmen
(Datei EXRAS08A.DWG, Größenfaktor 1) und
den Grundriß (EXRAS007.DWG, Größenfaktor
0,01) ineinander. Mittels des Befehls „Schieben“
können bei Bedarf noch Korrekturen des Seiten-
layouts vorgenommen werden.
EXRAS008.DWG
Beschriftung und Vermaßung:
Zum Schluß wird die montierte Zeichnung noch
beschriftet und vermaßt. Die Vermaßung ge-
schieht, da wir nun im Papiermaßstab arbeiten, mit
dem globalen Skalierungsfaktor 1 und dem Län-
genskalierungswert 100.
EXRAS009.DWG
